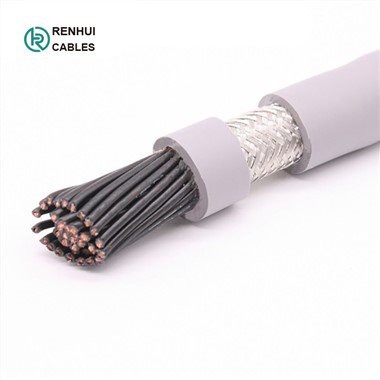

1.Sollicitatie(PVC geïsoleerde instrumentatiekabels)):
BS5308 Kabel ongepantserde kabel wordt over het algemeen gebruikt voor installatie binnenshuis en is geschikt voor natte en vochtige ruimtes. Over het algemeen gebruikt in industriële procesfabrieken voor communicatie-, data- en spraaktransmissiesignalen en -diensten. Ook gebruikt voor de onderlinge verbinding van elektrische apparatuur en instrumenten, meestal in de chemische of benzinechemische industrie.
2.normen(PVC geïsoleerde instrumentatiekabels):
IEC 60332, BS5308
3.Kabelconstructie(PVC geïsoleerde instrumentatiekabels):
| |
Geleider | Gegloeid of vertind koper, maten: {{0}},5 mm² en 0,75 mm² meeraderig (klasse 5), 1,5 mm² meeraderig (klasse 2) tot BS6360 |
Isolatie | PVC (polyvinylchloride), type TI1 volgens BS 6746 |
Koppelen | Twee geïsoleerde geleiders die uniform in elkaar zijn gedraaid met een lay-out van niet meer dan 100 mm |
Kleurcode | Zie technische informatie |
Individueel scherm | Aluminium/polyester tape wordt aangebracht over elk paar metalen zijde naar beneden in contact met vertinde koperen aarddraad, 0.5mm² |
bindtape | PETP transparante tape |
Collectief scherm | Aluminium/polyester tape wordt aangebracht over de gelegde paren met de metalen kant naar beneden in contact met vertinde koperen aarddraad, 0.5mm² |
Buitenmantel | PVC Omhulsel, type TM 1 of type 6 volgens BS 6746 |
Schede kleur | Zwart of blauw |
4.Mechanische en elektrische eigenschappen (PVC geïsoleerde instrumentatiekabels):
Bedrijfstemperatuur: | -40C tot plus 70C (vaste installatie) |
0C tot plus 50C(tijdens bedrijf) | |
Minimale buigradius | 5 x totale diameter |
Grootte van het geleidergebied | mm² | 0.5 | 0.75 | 1.5 | |
Geleiderstranding | aantal x mm | 16 x 0.2 | 24 x 0.2 | 7 x 0.53 | |
Geleiderweerstand max | ohm/km | 39.7 | 26.5 | 12.3 | |
Isolatieweerstand min | Mohm/km | 25 | 25 | 25 | |
Maximaal Wederzijdse capaciteit: paar of aangrenzende kernen | pF/m | 250 | 250 | 250 | |
Capaciteit tussen elke kern of scherm max. | pF/m | 400 | 400 | 400 | |
Maximaal L/R-verhouding voor aangrenzende kernen (inductantie/weerstand) | μH/ohm | 25 | 25 | 40 | |
Testspanning: | Kern tot kern | V | 1000 | 1000 | 1000 |
Kern naar scherm | V | 1000 | 1000 | 1000 | |
Nominale spanning max | V | 300/500 | 300/500 | 300/500 | |
5.Parameter (PVC geïsoleerde instrumentatiekabels):
Aantal kernen | Nee.en Dia. van draden | Nominaal geleider dwarsdoorsnede gebied | Nominale dikte van isolatie | Nominale dikte van schede: | Nominaal Dia. van kabel | Ca. Gewicht |
nr./mm | mm² | mm | mm | mm | kg/km | |
2 | 16/0.2 | 0.5 | 0.6 | 1.1 | 11.2 | 170 |
5 | 16/0.2 | 0.5 | 0.6 | 1.2 | 14.6 | 270 |
10 | 16/0.2 | 0.5 | 0.6 | 1.3 | 19.4 | 520 |
15 | 16/0.2 | 0.5 | 0.6 | 15 | 22.7 | 650 |
20 | 16/0.2 | 0.5 | 0.6 | 1.5 | 25.9 | 860 |
30 | 16/0.2 | 0.5 | 0.6 | 1.7 | 31.2 | 1130 |
50 | 16/0.2 | 0.5 | 0.6 | 2.2 | 40.1 | 1880 |
2 | 24/0.2 | 0.75 | 0.6 | 1.1 | 12.2 | 200 |
5 | 24/0.2 | 0.75 | 0.6 | 1.2 | 15.8 | 355 |
10 | 24/0.2 | 0.75 | 0.6 | 1.3 | 21.1 | 560 |
15 | 24/0.2 | 0.75 | 0.6 | 1.5 | 24.9 | 770 |
20 | 24/0.2 | 0.75 | 0.6 | 1.7 | 28.6 | 990 |
30 | 24/0.2 | 0.75 | 0.6 | 2 | 34.7 | 1380 |
50 | 24/0.2 | 0.75 | 0.6 | 2.2 | 43.9 | 2225 |
2 | 7/0.53 | 1.5 | 0.6 | 1.2 | 13.6 | 265 |
5 | 7/0.53 | 1.5 | 0.6 | 1.3 | 147.8 | 490 |
10 | 7/0.53 | 1.5 | 0.6 | 1.5 | 24.1 | 820 |
15 | 7/0.53 | 1.5 | 0.6 | 1.7 | 28.2 | 1110 |
20 | 7/0.53 | 1.5 | 0.6 | 1.7 | 31.9 | 1470 |
30 | 7/0.53 | 1.5 | 0.6 | 2 | 38.8 | 2070 |
50 | 7/0.53 | 1.5 | 0.6 | 2.2 | 49.1 | 3340 |
6. Pakket: houten vaten exporteren (PVC-geïsoleerde instrumentatiekabels):
