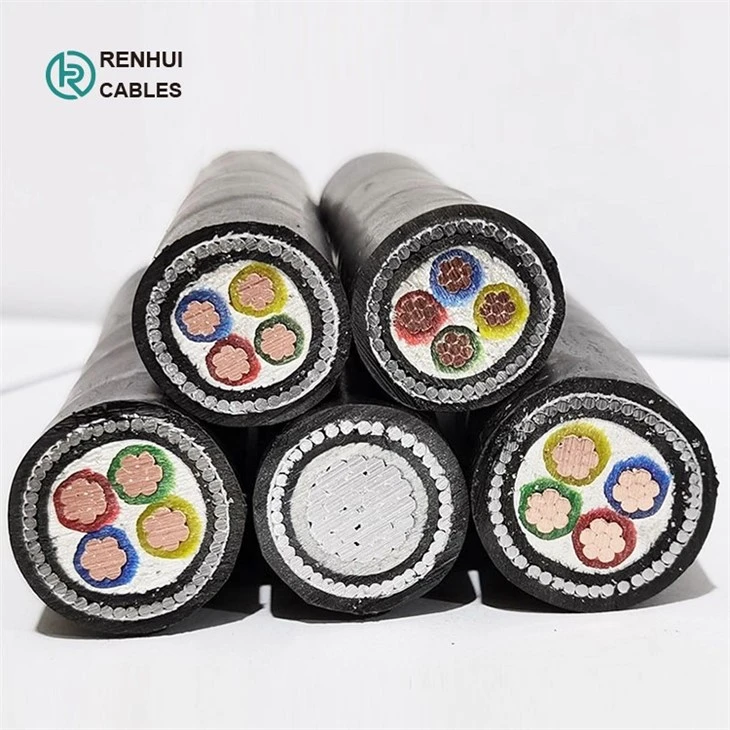

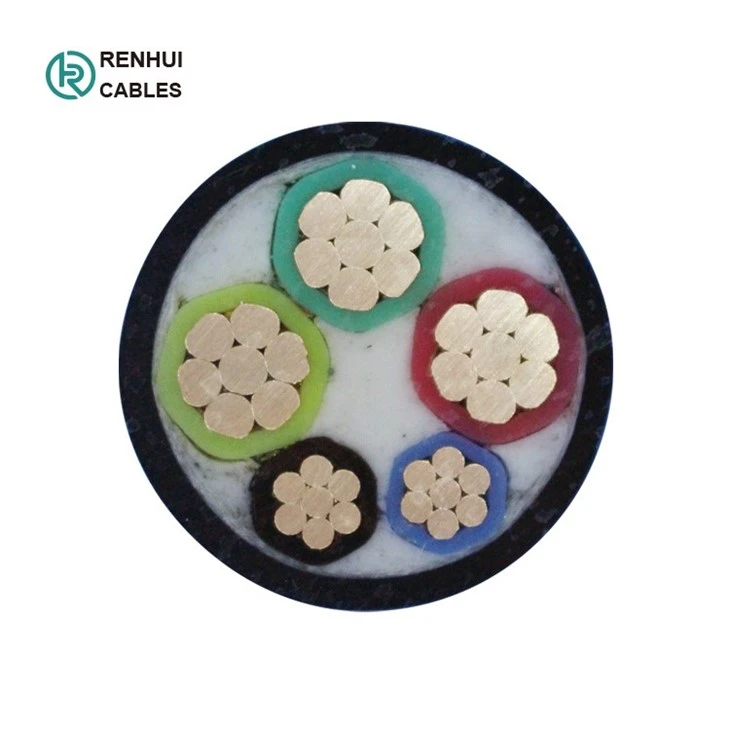

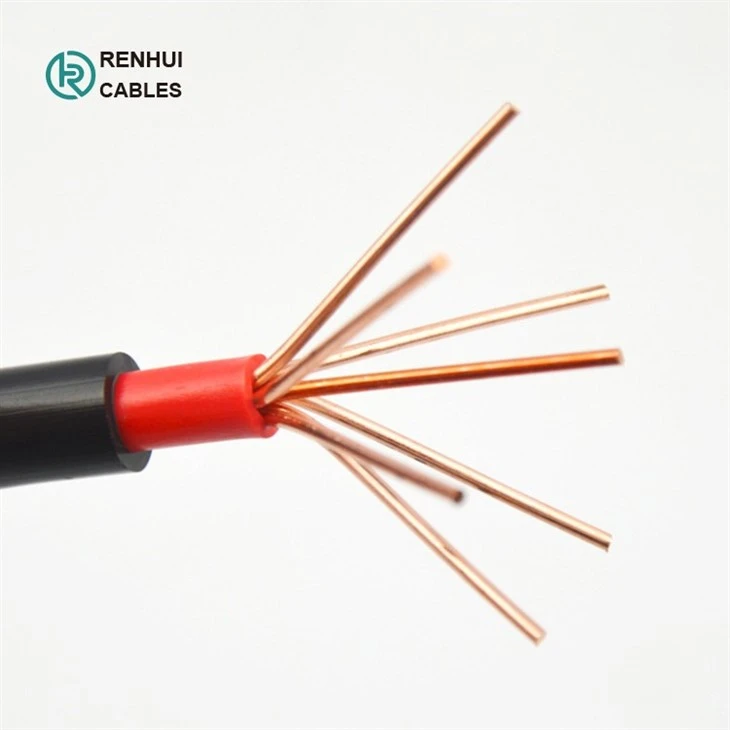

YJV YJV22 YJV32 VV VV22 VV32 XLPE/PVC geïsoleerde laagspanningskabel
1. Toepassing: laagspanningskabels
Deze IEC 60502-1-kabels worden gebruikt voor de elektriciteitsvoorziening in laagspanningsinstallatiesystemen. Ze zijn geschikt voor installatie binnen en buiten, in kabelgoten, ondergronds, in stroom- en schakelstations, lokale energiedistributies, industriële installaties, waar er is geen risico op mechanische schade.
 |
 |
 |
2. Constructie: laagspanningskabels
-Dirigenten
Massieve koperen geleider Klasse 1, gestrande koperen geleider Klasse 2 volgens IEC 60228, BS EN 60228.
-Isolatie
XLPE-materiaal
-Kleurcode
Kleurcode (1):
1 Ader: Transparant, Rood of Zwart
2 kernen: rood, zwart
3 kernen: rood, geel, blauw
4 kernen: rood, geel, blauw, zwart
5 kernen: rood, geel, blauw, zwart, groen
Boven 5 kernen: zwarte kernen met witte cijfers
Kleurcode (2):
1 kern: transparant, bruin of blauw
2 kernen: bruin of blauw
3 kernen: bruin, zwart, grijs
4 kernen: blauw, bruin, zwart, grijs
5 kernen: groen/geel, blauw, bruin, zwart, grijs
Boven 5 kernen: zwarte kernen met witte cijfers
-Buitenmantel:Geëxtrudeerd PVC.
 |
 |
 |
3. Standaard: laagspanningskabels
IEC60502-1-kabel
Weinig rook (volgens EN 61034-2)
Vlamvertragend Acc. NL 50265-2-1
4. Kabelparameters: laagspanningskabels
|
Enkele kern |
|
|||
|
Nominale doorsnede |
Diameter van de geleider (ca.) |
Nominale isolatiedikte |
Nominale dikte van de mantel |
Totale diameter (ongeveer) |
|
mm^2 |
mm |
Mm |
Mm |
Mm |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
Twee kernen |
|
|||
|
Nominale doorsnede |
Diameter van de geleider (ca.) |
Nominale isolatiedikte |
Nominale dikte van de mantel |
Totale diameter (ongeveer) |
|
mm^2 |
Mm |
Mm |
mm |
Mm |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
Drie kernen |
|
|||
|
Nominale doorsnede |
Diameter van de geleider (ca.) |
Nominale isolatiedikte |
Nominale dikte van de mantel |
Totale diameter (ongeveer) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
Vier kernen |
|
|||
|
Nominale doorsnede |
Diameter van de geleider (ca.) |
Nominale isolatiedikte |
Nominale dikte van de mantel |
Totale diameter (ongeveer) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
Meerdere kernen |
|
|||
|
Nominale doorsnede |
Diameter van de geleider (ca.) |
Nominale isolatiedikte |
Nominale dikte van de mantel |
Totale diameter (ongeveer) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
5. Productievoortgang
6. Certificaten:
 |
 |
7. Verpakking:
-Stalen houten trommel (begassing)
Kabellengte in elke trommel: 1000 m/2000 m of volgens de werkelijke kabellengtevereisten.
-Trommelgrootte:
Volgens kabellengte en containergrootte
Om u een nauwkeurige prijs te kunnen geven, verzoeken wij u ons de benodigde hoeveelheid kabellengte te vertellen. Grotere hoeveelheid, meer kortingsvoordeel voor u klaar!
-Verzendhaven:
Qingdao, of andere havens volgens uw vereisten.
-Zeevracht:
De FOB/C&F/CIF-offerte is allemaal beschikbaar.
 |
 |
 |
