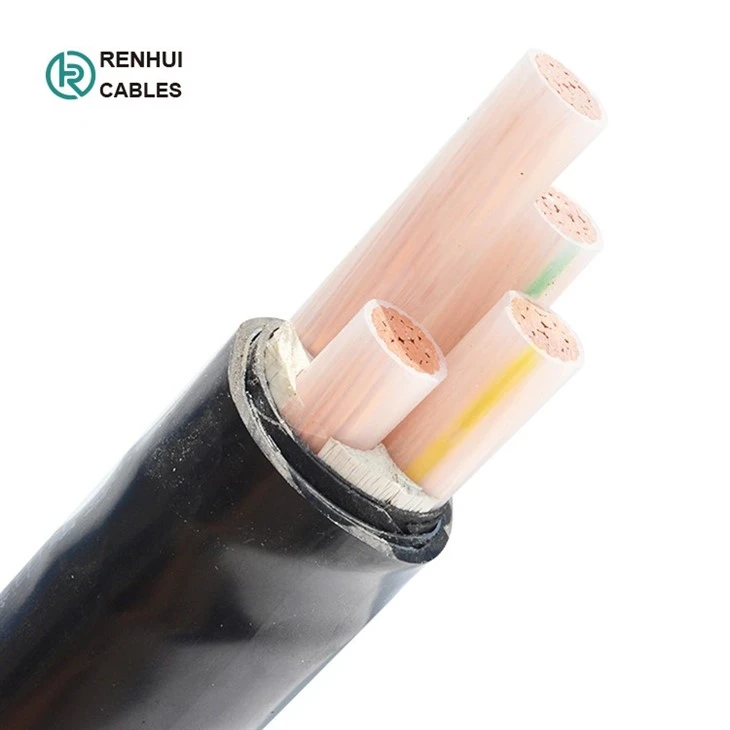

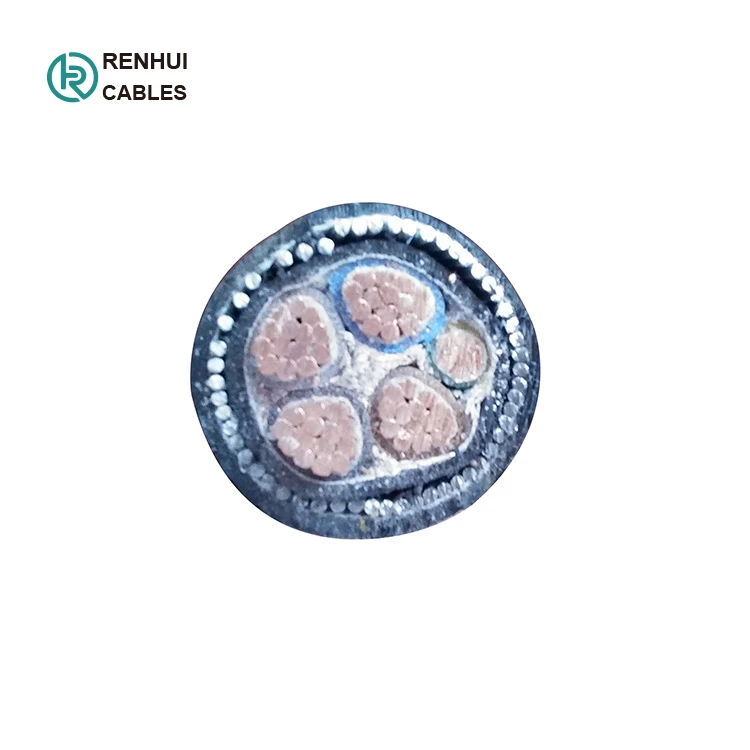

Ondergrondse kabels, gepantserde kabel
1.Toepassingen
Deze kabels worden gebruikt voor de elektriciteitsvoorziening in laagspanningsinstallatiesystemen. Ze zijn geschikt voor installatie binnen en buiten, in kabelgoten, ondergronds, in stroom- en schakelstations, lokale energiedistributies, industriële installaties, waar er geen risico is op mechanische schade.
 |
 |
2. Constructie
- Geleiders
De geleiders moeten van klasse 1 of klasse 2 zijn van gewoon of met metaal bedekt gegloeid koper, of van gewoon aluminium of een aluminiumlegering, of van klasse 5 van gewoon of met metaal bedekt koper in overeenstemming met IEC 60228.
- Isolatie
Het XLPE-materiaal en de dikte moeten voldoen aan IEC 60502 of BS 5467, geschikt voor continu gebruik bij 90 °C.
- Kleurcode
|
Kleurcode (1) |
Kleurcode (2) |
||
|
1 Kern |
Rood of zwart |
1 Kern |
Bruin of blauw |
|
2 kernen |
Rood Zwart |
2 kernen |
Bruin, blauw |
|
3 kernen |
Rood, geel, blauw |
3 kernen |
Bruin, zwart, grijs |
|
4 kernen |
Rood, geel, blauw, zwart |
4 kernen |
Blauw, bruin, zwart, grijs |
|
5 kernen |
Rood, geel, blauw, zwart, groen |
5 kernen |
Groen/geel, blauw, bruin, zwart, grijs |
|
Boven 5 kernen |
Zwarte kernen met witte cijfers |
Boven 5 kernen |
Zwarte kernen met witte cijfers |
Andere kleuren kunnen op aanvraag worden vervaardigd.
-Montage / binnenbekleding
De binnenbekledingen kunnen geëxtrudeerd of gelept zijn. Voor kabels met ronde aders, met uitzondering van kabels met meer dan vijf aders, is een gelepte binnenbekleding alleen toegestaan als de tussenruimten tussen de aders grotendeels gevuld zijn. Voor het aanbrengen van een geëxtrudeerde binnenbekleding is een geschikt bindmiddel toegestaan. Het materiaal is compatibel met het isolatiemateriaal. De materialen die worden gebruikt voor de binnenbekleding en vulstoffen moeten geschikt zijn voor de bedrijfstemperatuur van de kabel en compatibel zijn met het isolatiemateriaal. Voor halogeenvrije kabels moeten de binnenbekleding en vulstoffen ook een halogeenvrije verbinding zijn .
-Schild
Aluminium/gegalvaniseerde staal/staaldraden die spiraalvormig over de binnenbekleding worden aangebracht volgens IEC 60502-1, of dubbele aluminium/staalbanden en koper/vertind koperdraad kunnen ook op aanvraag worden vervaardigd.
-Buitenmantel
De buitenmantel moet van geëxtrudeerd PVC zijn, type ST1/ST2 volgens IEC 60502-1, polyethyleen type ST3/ST7, halogeenvrije verbinding ST8, polychloropreen, gechloorsulfoneerd polyethyleen of soortgelijke polymeren, type SE1 zijn ook op aanvraag verkrijgbaar.
-Brandprestaties van kabelmantels
Kabels kunnen worden geleverd met een speciale vlamvertragende PVC-buitenmantel om te voldoen aan de vlamtestvereisten van IEC 60332-3-22, IEC 60332-3-23 en IEC 60332-3-24. Halogeenvrij materiaal voldoet aan IEC{{3} }/2 en IEC 60684-2.
3.Kabelparameters

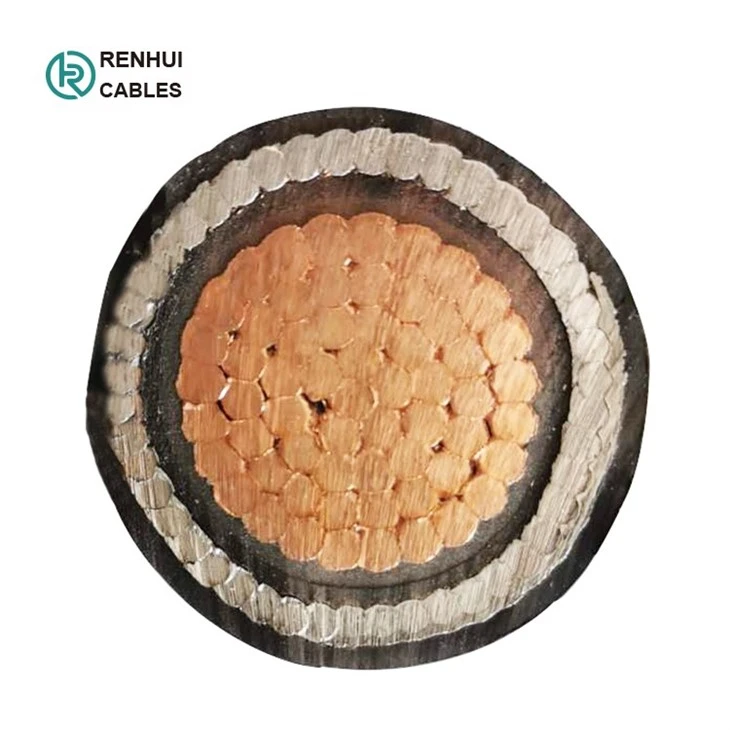

-Enkele kern gepantserde kabel
|
Enkele kern (aluminiumdraad gepantserd) |
|
||||||
|
Nominale doorsnede |
Diameter van de geleider (ca.) |
Nominale isolatiedikte |
Nominale dikte van de binnenbekleding |
Nominale aluindraaddia. |
Nominale dikte van de mantel |
Totale diameter (ongeveer) |
|
|
mm^2 |
Mm |
Mm |
mm |
mm |
Mm |
Mm |
|
|
1x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
10.9 |
|
|
1x6 |
2.8 |
0.7 |
1.0 |
0.8 |
1.8 |
11.4 |
|
|
1x10 |
3.6 |
0.7 |
1.0 |
0.8 |
1.8 |
12.2 |
|
|
1x16 |
4.5 |
0.7 |
1.0 |
0.8 |
1.8 |
13.1 |
|
|
1x25 |
5.6 |
0.9 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
1x35 |
6.7 |
0.9 |
1.0 |
1.25 |
1.8 |
16.6 |
|
|
1x50 |
8.0 |
1 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
1x70 |
9.4 |
1.1 |
1.0 |
1.25 |
1.8 |
19.7 |
|
|
1x95 |
11.0 |
1.1 |
1.0 |
1.6 |
1.8 |
22.0 |
|
|
1x120 |
12.4 |
1.2 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
1x150 |
13.8 |
1.4 |
1.0 |
1.6 |
1.8 |
25.4 |
|
|
1x185 |
15.3 |
1.6 |
1.0 |
1.6 |
1.8 |
27.4 |
|
|
1x240 |
17.5 |
1.7 |
1.0 |
1.6 |
1.9 |
29.9 |
|
|
1x300 |
19.5 |
1.8 |
1.0 |
2.0 |
2.0 |
33.1 |
|
|
1x400 |
22.6 |
2 |
1.2 |
2.0 |
2.2 |
37.3 |
|
|
1x500 |
25.2 |
2.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
-Twee kern gepantserde kabels
|
Twee kernen (Gegalvaniseerd staaldraad gepantserd) |
|
||||||
|
Nominale doorsnede |
Diameter van de geleider (ca.) |
Nominale isolatiedikte |
Nominale dikte van de binnenbekleding |
Nominale staaldraaddia. |
Nominale dikte van de mantel |
Totale diameter (ongeveer) |
|
|
mm^2 |
Mm |
Mm |
mm |
Mm |
Mm |
Mm |
|
|
2x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
12.8 |
|
|
2x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
13.6 |
|
|
2x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
2x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
16.5 |
|
|
2x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
2x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
19.9 |
|
|
2x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
2x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
25.8 |
|
|
2x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
29.0 |
|
|
2x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.0 |
33.2 |
|
|
2x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.1 |
37.1 |
|
|
2x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
|
2x150 |
13.8 |
1.4 |
1.2 |
2.5 |
2.4 |
45.4 |
|
|
2x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.6 |
49.9 |
|
|
2x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.7 |
55.1 |
|
|
2x300 |
19.5 |
1.8 |
1.6 |
2.5 |
2.9 |
60.2 |
|
|
2x400 |
22.6 |
2 |
1.6 |
2.5 |
3.1 |
67.7 |
|

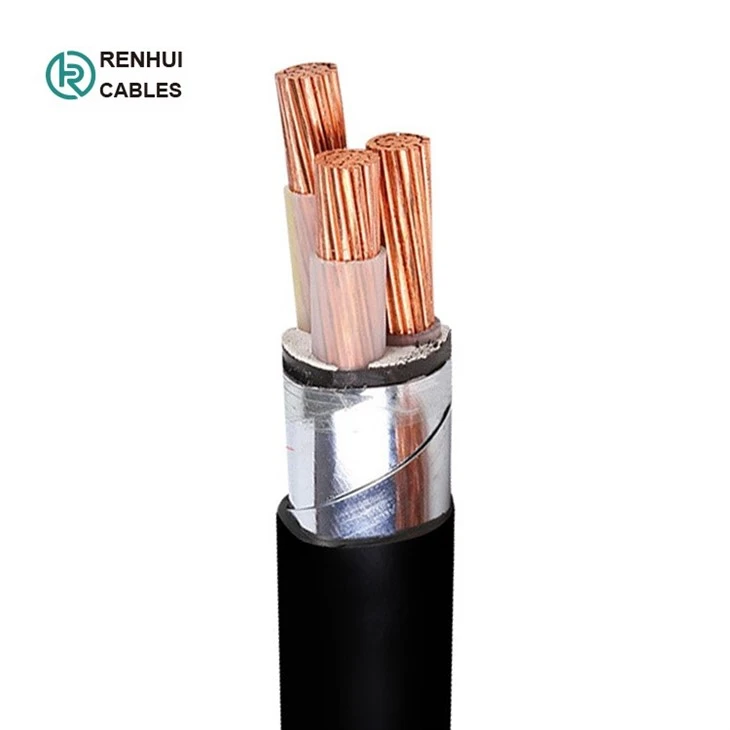

-Drie kernen gepantserde kabels
|
Drie kernen (Gegalvaniseerd staaldraad gepantserd) |
|
||||||
|
Nominale doorsnede |
Diameter van de geleider (ca.) |
Nominale isolatiedikte |
Nominale dikte van de binnenbekleding |
Nominale staaldraaddia. |
Nominale dikte van de mantel |
Totale diameter (ongeveer) |
|
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
Mm |
Mm |
|
|
3x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
13.2 |
|
|
3x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.1 |
|
|
3x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
15.2 |
|
|
3x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
17.1 |
|
|
3x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.9 |
|
|
3x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
20.8 |
|
|
3x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
24.7 |
|
|
3x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
27.2 |
|
|
3x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
30.6 |
|
|
3x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.1 |
35.2 |
|
|
3x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.2 |
39.3 |
|
|
3x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
43.0 |
|
|
3x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
3x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.7 |
53.0 |
|
|
3x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.8 |
58.5 |
|
|
3x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.0 |
64.0 |
|
|
3x400 |
22.6 |
2 |
1.6 |
3.15 |
3.3 |
73.5 |
|

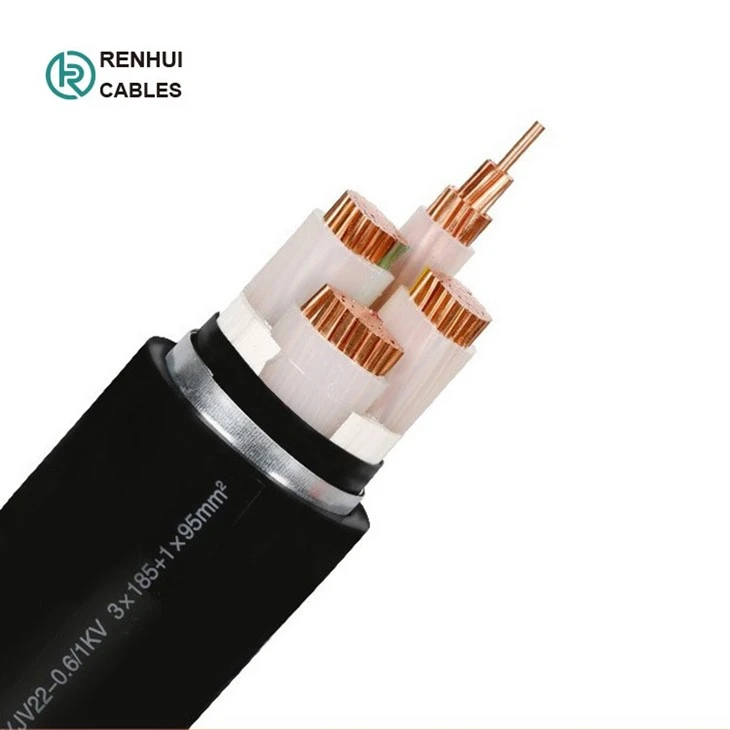

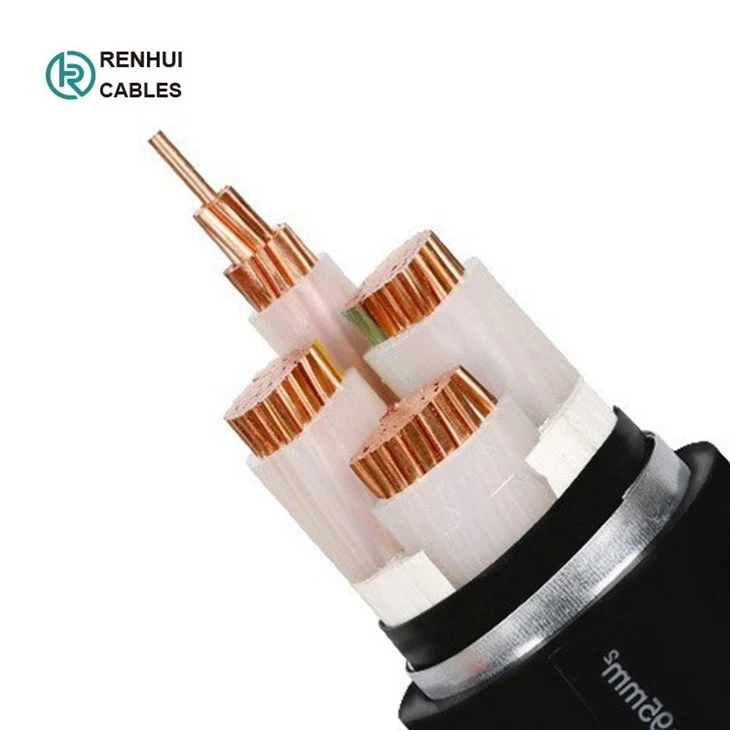

-Drie kernen met gepantserde aardkernen
|
Drie kernen+1 (Gegalvaniseerd staaldraad gepantserd) |
|
||||||||
|
Nominale doorsnede |
Diameter van de geleider (ca.) |
Nominale isolatiedikte |
Nominale dikte van de binnenbekleding |
Nominale staaldraaddia. |
Nominale dikte van de mantel |
Totale diameter (ongeveer) |
|||
|
mm^2 |
(3) mm |
(1) mm |
(3) mm |
(1) mm |
Mm |
Mm |
Mm |
Mm |
|
|
3x 16/10 |
4.5 |
3.6 |
0.7 |
0.7 |
1 |
1.6 |
1.8 |
22.7 |
|
|
3x 25/16 |
5.6 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.8 |
26.5 |
|
|
3x 35/16 |
6.7 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.9 |
29 |
|
|
3x 50/25 |
8.0 |
5.6 |
1 |
0.9 |
1 |
1.6 |
2.1 |
33 |
|
|
3x 70/35 |
9.4 |
6.7 |
1.1 |
0.9 |
1.2 |
2 |
2.2 |
38 |
|
|
3x 95/50 |
11.0 |
8.0 |
1.1 |
1 |
1.2 |
2 |
2.3 |
42.4 |
|
|
3x120/70 |
12.4 |
9.4 |
1.2 |
1.1 |
1.2 |
2 |
2.5 |
48.0 |
|
|
3x150/70 |
13.8 |
9.4 |
1.4 |
1.1 |
1.4 |
2.5 |
2.7 |
52 |
|
|
3x185/95 |
15.3 |
11.0 |
1.6 |
1.1 |
1.4 |
2.5 |
2.8 |
57.2 |
|
|
3x240/120 |
17.5 |
12.4 |
1.7 |
1.2 |
1.6 |
2.5 |
3.1 |
64 |
|
|
3x300/150 |
19.5 |
13.8 |
1.8 |
1.4 |
1.6 |
2.5 |
3.2 |
69.8 |
|
|
3x400/185 |
22.6 |
15.3 |
2 |
1.6 |
1.6 |
3.15 |
3.6 |
78.6 |
|

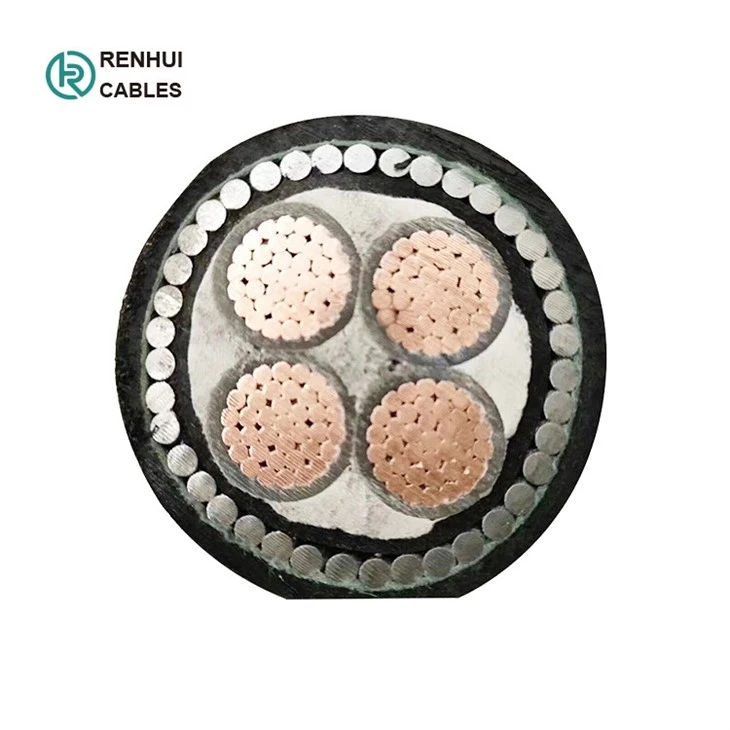

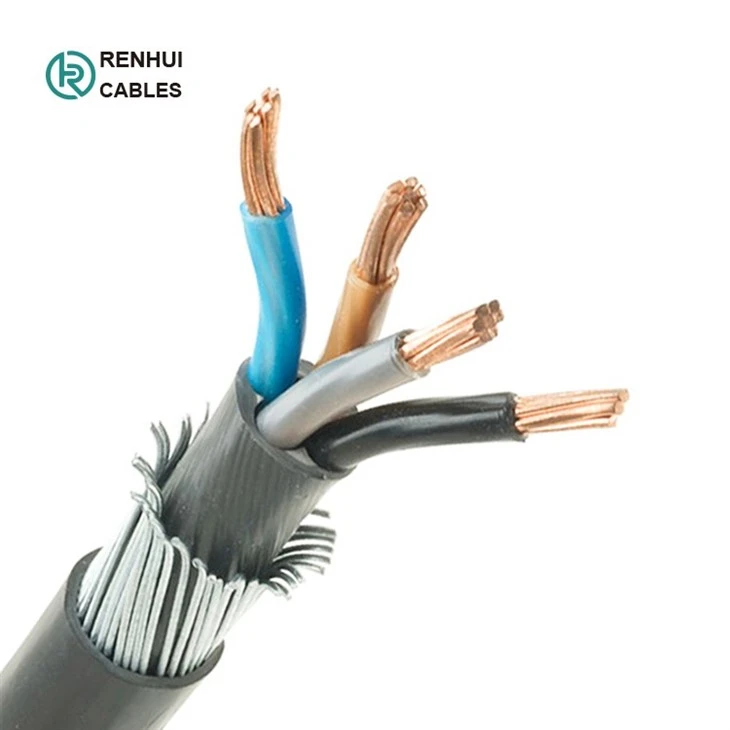

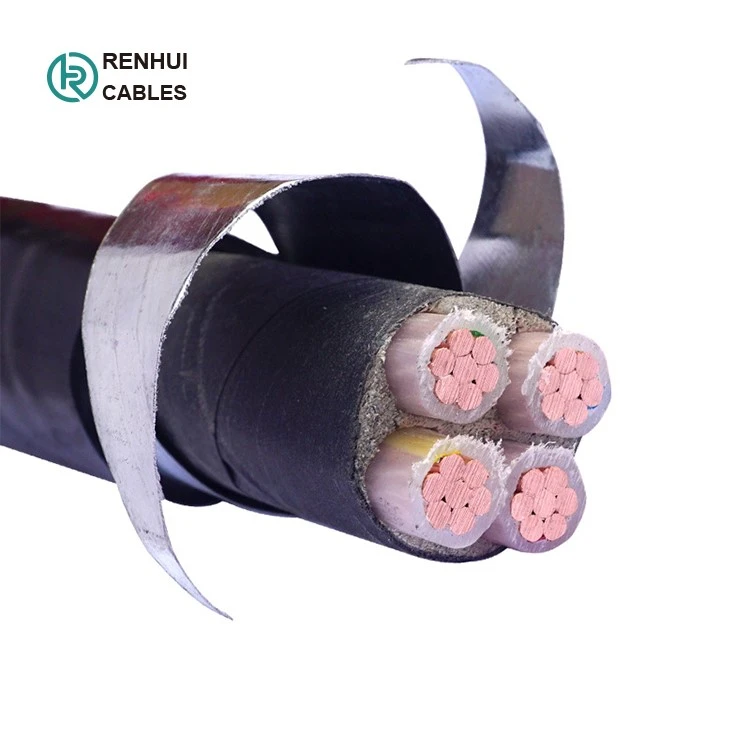

-Vier kernen, gepantserde kabel
|
Vier kernen (Gegalvaniseerd staaldraad gepantserd) |
|
||||||
|
Nominale doorsnede |
Diameter van de geleider (ca.) |
Nominale isolatiedikte |
Nominale dikte van de binnenbekleding |
Nominale staaldraaddia. |
Nominale dikte van de mantel |
Totale diameter (ongeveer) |
|
|
mm^2 |
Mm |
Mm |
mm |
Mm |
Mm |
Mm |
|
|
4x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
14.0 |
|
|
4x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.9 |
|
|
4x4 |
2.3 |
0.7 |
1.0 |
1.25 |
1.8 |
17.0 |
|
|
4x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
18.2 |
|
|
4x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
20.2 |
|
|
4x16 |
4.5 |
0.7 |
1.0 |
1.6 |
1.8 |
23.0 |
|
|
4x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
26.7 |
|
|
4x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.9 |
29.5 |
|
|
4x50 |
8.0 |
1 |
1.0 |
2.0 |
2.1 |
34.2 |
|
|
4x70 |
9.4 |
1.1 |
1.2 |
2.0 |
2.2 |
38.8 |
|
|
4x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.3 |
42.9 |
|
|
4x120 |
12.4 |
1.2 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
4x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.7 |
53.2 |
|
|
4x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.8 |
58.1 |
|
|
4x240 |
17.5 |
1.7 |
1.6 |
2.5 |
3.1 |
64.8 |
|
|
4x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.2 |
70.4 |
|
|
4x400 |
22.6 |
2 |
1.8 |
3.15 |
3.6 |
81.3 |
|
4. Productievoortgang
5. Certificaten:
 |
 |
6.Verpakking:
-Stalen houten trommel (begassing)
Kabellengte in elke trommel: 1000 m/2000 m of volgens de werkelijke kabellengtevereisten.
-Trommelgrootte:
Volgens kabellengte en containergrootte
Om u een nauwkeurige prijs te kunnen geven, verzoeken wij u ons de benodigde hoeveelheid kabellengte te vertellen. Grotere hoeveelheid, meer kortingsvoordeel voor u klaar!
-Verzendhaven:
Qingdao, of andere havens volgens uw vereisten.
-Zeevracht:
De FOB/C&F/CIF-offerte is allemaal beschikbaar.
 |
 |
 |
