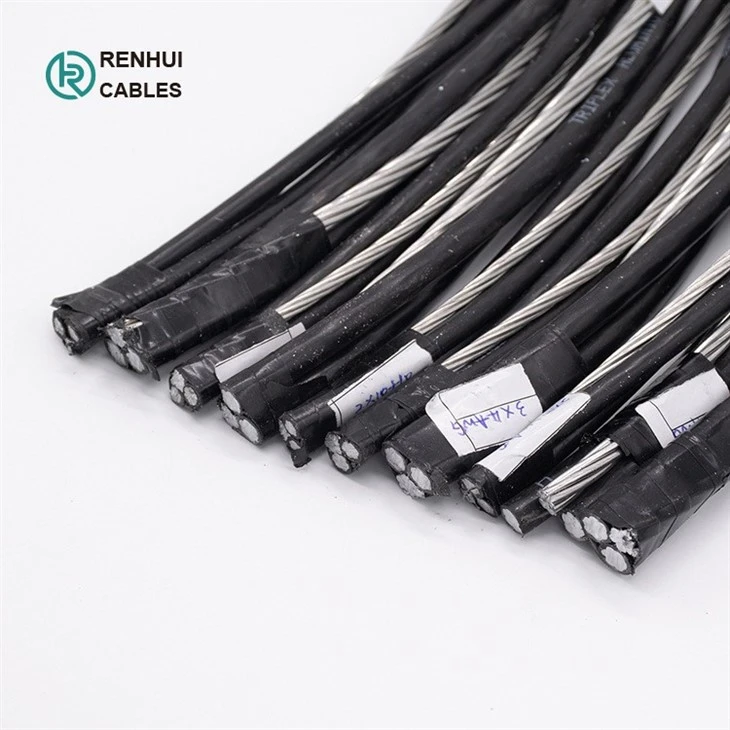

ABC Kabel Antenne Gebundelde Kabel met XLPE/PVC Geïsoleerd
1. Toepassing
Luchtbundelkabel (ABC-kabel) is een zeer innovatief concept voor bovengrondse stroomdistributie in vergelijking met het conventionele blootliggende bovengrondse distributiesysteem.
Het biedt een hoger niveau van veiligheid en betrouwbaarheid, lagere vermogensverliezen en ultieme systeemeconomie door lagere installatie-, onderhouds- en bedrijfskosten.
Deze bovengrondse kabel biedt versterkte isolatie vlgs. IEC 61140 en voldoen daarom aan Klasse II vlgs. IEC 61140. Het is niet vlamvertragend. Maar dit kan op verzoek worden gewijzigd in een vlamvertragende kabel.
2. Standaard
ASTM,IEC,GB,NFC 33-209
A: Wegvallen van duplexservice
| Code*Woord | Fase geleider | Kale neutrale boodschap | Nominale leglengte | Gewicht Per 1000 voet (lbs.) |
Toegestane Amp-activiteiten | ||||||
| Maat (Een WG) |
Stranding | Insul Dik (mils) |
Maat (AWG) |
Stranding | Beoordeeld Kracht (pond) |
Inch | XLP | POLY | XLP | POLY | |
| AAC Neutrale boodschapper | |||||||||||
| Pekinees | 6 | 1 | 45 | 6 | 7 | 563 | 10.36 | 61 | 61 | 85 | 70 |
| Collie | 6 | 7 | 45 | 6 | 7 | 563 | 10.36 | 64 | 64 | 85 | 70 |
| Teckel | 4 | 1 | 45 | 4 | 7 | 881 | 10.36 | 92 | 92 | 115 | 90 |
| Spaniël | 4 | 7 | 45 | 4 | 7 | 881 | 10.36 | 96 | 96 | 115 | 90 |
| Doberman | 2 | 7 | 45 | 2 | 7 | 1350 | 14.88 | 147 | 147 | 150 | 120 |
| Malemute | 1/0 | 9 | 60 | 1/0 | 7 | 1990 | 14.88 | 234 | 234 | 205 | 160 |
B. Triplex-servicedaling
| Code*Woord | Fase geleider | Kale neutrale boodschap | Nominale leglengte | Gewicht Per 1000 voet (lbs.) |
Toegestane Amp-activiteiten | ||||||
| Maat (Een WG) |
Stranding | Insul Dik (mils) |
Maat (AWG) |
Stranding | Beoordeeld Kracht (pond) |
inches | XLP | POLY | XLP | POLY | |
| AAC Neutrale boodschapper | |||||||||||
| Pateela | 6 | 7 | 45 | 6 | 7 | 563 | 14.88 | 103 | 103 | 85 | 70 |
| Oester | 4 | 7 | 45 | 4 | 7 | 881 | 14.88 | 154 | 154 | 115 | 90 |
| Tweekleppige schelpdier | 2 | 7 | 45 | 2 | 7 | 1350 | 20.58 | 233 | 233 | 150 | 120 |
| Murex | 1/0 | 7 | 60 | 1/0 | 7 | 1990 | 20.58 | 374 | 374 | 205 | 160 |
| purpura | 1/0 | 9 | 60 | 1/0 | 7 | 1990 | 20.58 | 368 | 368 | 205 | 160 |
| Nasa | 2/0 | 7 | 60 | 2/0 | 7 | 2510 | 25.42 | 462 | 462 | 235 | 185 |
| Melita | 3/0 | 17 | 60 | 3/0 | 19 | 3310 | 29.97 | 562 | 562 | 275 | 215 |
| Portunus | 4/0 | 18 | 60 | 4/0 | 19 | 4020 | 29.97 | 696 | 696 | 315 | 245 |
| Nannyneus | 336.4 | 19 | 60 | 336.4 | 19 | 6146 | 38.79 | 1118 | 1118 | 420 | 325 |
C. Quadruplex-serviceuitval
Sollicitatie
Wordt gebruikt om driefasige voeding te leveren, meestal van een op een paal gemonteerde transformator, naar het servicehoofd van de gebruiker waar verbinding wordt gemaakt met de service-ingangskabel. Te gebruiken bij spanningen van 600 volt of minder fase tot fase en bij geleidertemperaturen die niet hoger mogen zijn dan 75 graden voor polyethyleen geïsoleerde geleiders of 90 graden voor crosslinked polyethyleen (XLP) geïsoleerde geleiders.
Bouw
Geleiders zijn concentrisch geslagen, gecomprimeerd 1350-H19 aluminium. Geïsoleerd met polyethyleen of XLP verknoopt polyethyleen. Neutrale boodschappers zijn concentrisch gestrande AAC/AAAC/ACSR. Eén geleider is vervaardigd met een geëxtrudeerde rand voor fase-identificatie.
| Code*Woord | Fase geleider | Kale neutrale boodschap | Nominale leglengte | Gewicht Per 1000 voet (lbs.) |
Toegestane Amp-activiteiten | ||||||
| Maat (Een WG) |
Stranding | Insul Dik (mils) |
Maat (AWG) |
Stranding | Beoordeeld Kracht (pond) |
Inch | XLP | POLY | XLP | POLY | |
| AAC Neutrale boodschapper | |||||||||||
| Clydessdale | 4 | 1 | 45 | 4 | 7 | 881 | 20.58 | 198 | 198 | 100 | 80 |
| Pinto | 4 | 7 | 45 | 4 | 7 | 881 | 20.58 | 211 | 211 | 100 | 80 |
| Mustang | 2 | 7 | 45 | 2 | 7 | 1350 | 25.42 | 318 | 318 | 135 | 105 |
| Criollo | 1/0 | 9 | 60 | 1/0 | 7 | 1990 | 25.42 | 503 | 503 | 180 | 140 |
| Percheron | 2/0 | 11 | 60 | 2/0 | 7 | 2510 | 29.97 | 619 | 619 | 205 | 160 |
| Hannoveraans | 3/0 | 17 | 60 | 3/0 | 19 | 3310 | 35.18 | 764 | 764 | 235 | 185 |
| Oldenburg | 4/0 | 18 | 60 | 4/0 | 19 | 4020 | 35.18 | 945 | 945 | 275 | 210 |
| Lippizaner | 336.4 | 19 | 80 | 336.4 | 19 | 6146 | 38.79 | 1519 | 1519 | 370 | 280 |
3. Productievoortgang
4.Certificaten:
 |
 |
5. Verpakking:
-Stalen houten trommel (fumigatie)
Kabellengte in elke trommel: 1000m/2000m of volgens de werkelijke vereisten voor kabellengte.
- Trommelmaat:
Vanaf kabellengte en containergrootte
Om u een nauwkeurige prijs te geven, wordt u vriendelijk verzocht ons de benodigde hoeveelheid kabellengte te vertellen. Grotere hoeveelheid, meer kortingsvoordeel voor u klaar!
-Verzendhaven:
Qingdao, of andere havens vanaf uw vereisten.
-Zeevracht:
FOB/C&F/CIF-offerte is allemaal beschikbaar.
 |
 |
 |
